Soporte Superior de Guía de Sierra (Acero Inoxidable) - Biro S601

Repuesto OEM original Biro. Confirme el número de serie de su equipo antes de ordenar.

¿Qué es esta pieza?

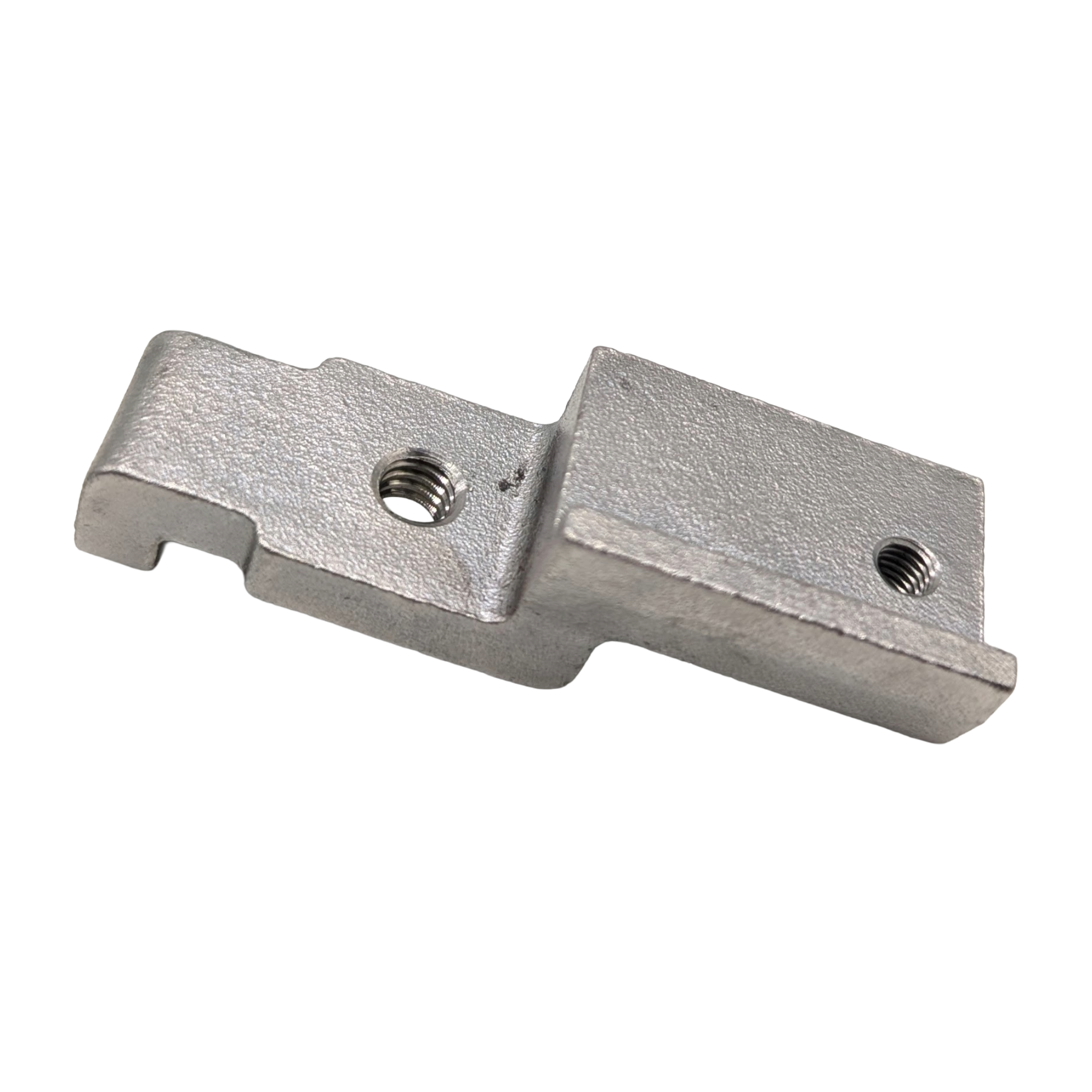

El S601 es la escuadra de soporte de la guía superior de sierra, en acero inoxidable (Upper Saw Guide Bracket, SS). Es el soporte que monta la guía superior de sierra con carburo (602B) en el ensamble del guardablade, posicionando la guía en el ángulo y altura correctos sobre la hoja.

Función:
La escuadra S601 mantiene la guía superior 602B en contacto con el lomo de la hoja de sierra con la brecha correcta de 1/32". Está sujeta al ensamble guardablade con tornillos que permiten ajuste de posición. Un posicionamiento incorrecto de la escuadra desplazará la guía 602B fuera de su posición de trabajo, permitiendo deflexión de la hoja. Clasificada como pieza de desgaste (Wearable Part) en el manual Biro (p. 48).

Mantenimiento Recomendado (Manual Biro 3334SS, p. 11 & p. 48):
Inspeccionar mensualmente junto con la guía 602B. Verificar que la escuadra no esté doblada ni que presente desgaste en los puntos de ajuste. Verificar el ajuste de la guía 602B después de cualquier desmontaje: la brecha debe ser exactamente 1/32" entre el carburo y el lomo de la hoja. Limpiar en la limpieza diaria.

⚠️ CONSEJO TÉCNICO DE ISAD:
La escuadra S601 y la guía 602B son un sistema: si reemplaza la guía 602B, inspeccione siempre el estado de la escuadra S601. Una escuadra con deformación no permitirá el ajuste correcto de la guía independientemente de cuán nueva sea la pieza 602B. Al ajustar, recuerde hacer lockout/tagout, verificar la brecha con un calibrador o galga de 1/32" y confirmar que la hoja corra centrada antes de reiniciar operaciones.

Modelos Compatibles
