Eje de Transmisión de Moliendo para AFMG-48-II, AFMG-52, EMG-32 - Biro 53724

¿Qué es esta pieza?

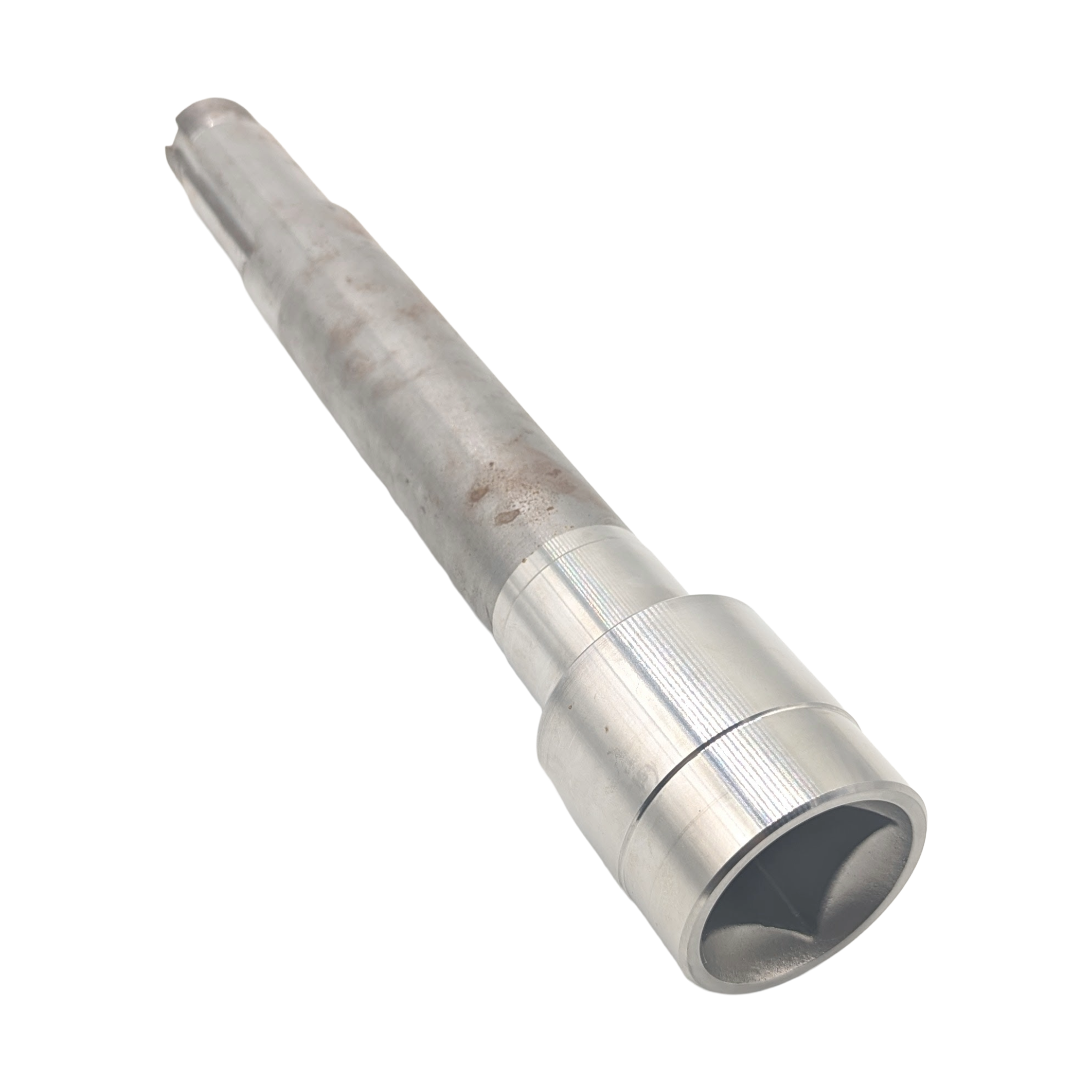

El 53724 es el eje de transmisión del tornillo sinfín (auger drive shaft) del ensamble de caja de cojinetes (journal box assembly 53886) del modelo Biro AFMG-52. Este eje de acero transmite la potencia desde el sistema de transmisión de la máquina hacia el tornillo sinfín de molienda, pasando a través del alojamiento sellado de cojinetes.

Función

Transfiere el torque desde el sistema de cadena/piñón hasta el tornillo sinfín de molienda. El eje se soporta mediante los cojinetes de cono/copa delantero (53888/53940, equivalente H310A) y trasero (53889/53939, equivalente H311A) alojados en el journal box 53886. Los sellos 53785 (2 unidades) protegen los cojinetes de la contaminación por producto y humedad.

Mantenimiento Recomendado

• Lubricar el journal box semi-anualmente a través del fitting de grasa (Item 234, ⅛" NPT) con grasa de rodamientos de buena calidad. No excederse en la cantidad de grasa.
• Inspeccionar el eje en cada intervención de la caja de cojinetes para detectar rayones, desgaste superficial o inicio de corrosión.
• Verificar el estado de los sellos 53785 (2 pcs.) en cada mantenimiento del journal box; reemplazar si hay evidencia de fuga de lubricante.
• Reemplazar junto con los cojinetes (53888, 53889) si se detecta juego excesivo, ruido o vibración del sistema de molienda.
• Al reinstalar, asegurar la correcta alineación del eje con el sprocket principal (53727) y la transmisión.
• Verificar rotación: El eje del tornillo sinfín DEBE girar en sentido ANTIHORARIO. Nunca verificar la rotación con el tornillo sinfín instalado.
• Secar el eje y aplicar aceite de grado alimenticio como protección anticorrosiva durante el almacenamiento.

💡 CONSEJO TÉCNICO DE ISAD

El eje 53724 es el corazón del sistema de molienda del AFMG-52. Un eje desgastado o con cojinetes en mal estado puede causar vibración excesiva y molienda deficiente. En ISAD recomendamos inspeccionar el journal box completo (sellos 53785 + cojinetes) en cada servicio mayor y lubricar según el intervalo indicado. Al ordenar, siempre indique N/S del AFMG-52.
