Ensamble Brazo de Cierre con Cojinetes de Mezcladora para AFMG-24, AFMG-48-II, AFMG-52, AFMG-56, EMG-32, Mini-22, Mini-32 - Biro 53852

¿Qué es esta pieza?

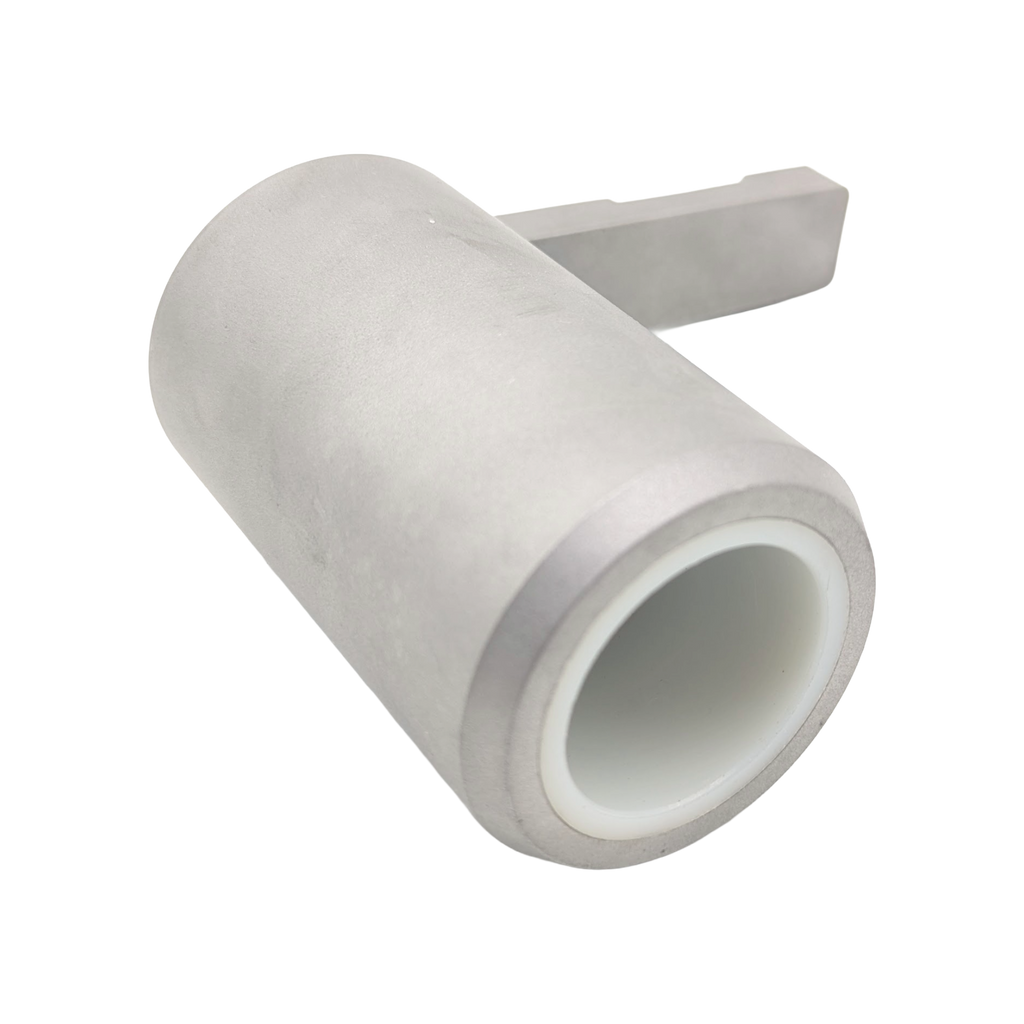

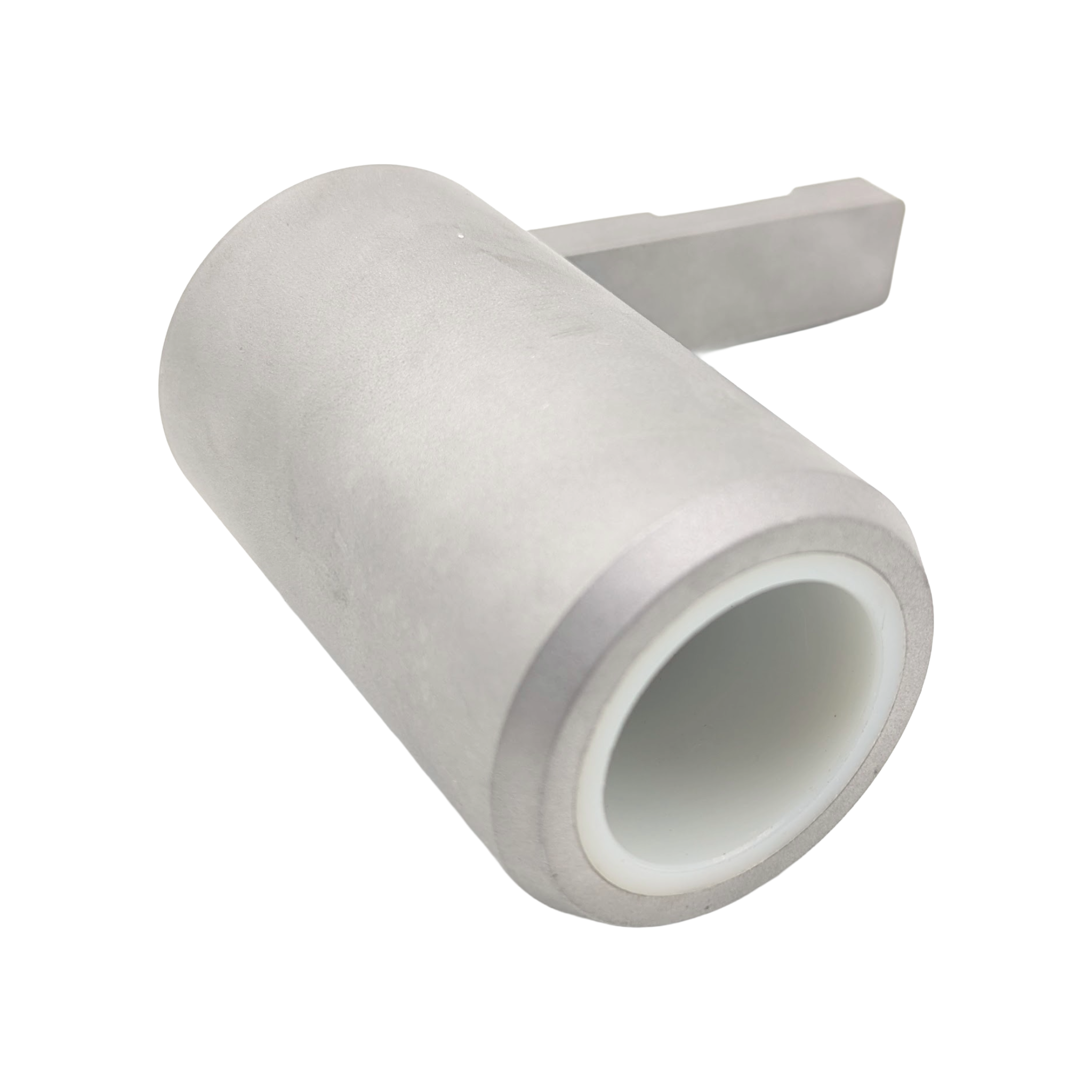

El 53852 es el ensamble completo del brazo de bloqueo con cojinetes (lock arm assembly w/ bearings) de la paleta mezcladora de los modelos Biro AFMG-24 y AFMG-52. Este ensamble se instala en la parte frontal de la tina de mezcla y sobre la parte delantera de la paleta mezcladora, asegurando la paleta en su posición operativa.

Función

Sujeta y estabiliza la paleta mezcladora durante la operación, evitando que se desplace axialmente mientras gira. Los cojinetes internos del ensamble permiten la rotación suave de la paleta bajo carga. Para desmontar la paleta: asegurarse que el brazo delantero apunte hacia arriba, aflojar el tornillo de bloqueo (53568), retirar el brazo de bloqueo, girar la paleta en sentido antihorario, deslizarla hacia adelante para desacoplar del eje y levantarla de la tina.

Mantenimiento Recomendado

• Inspeccionar los cojinetes del ensamble en cada desmontaje de la paleta para detectar desgaste, juego excesivo o corrosión.
• Limpiar completamente el ensamble después de cada ciclo de producción. Desmontar junto con la paleta para una limpieza adecuada.
• Verificar que el tornillo de bloqueo (53568) esté correctamente apretado tras la reinstalación de la paleta.
• Al reinstalar: insertar el brazo de bloqueo en la parte frontal de la tina y sobre la paleta; girar el brazo en sentido antihorario hasta que el extremo saliente quede detrás del soporte del tornillo de bloqueo.
• NUNCA operar la mezcladora con la cubierta de seguridad abierta ni con el interruptor magnético de bloqueo by-passeado.
• Si los cojinetes muestran juego excesivo o ruido durante la operación, reemplazar el ensamble completo.

💡 CONSEJO TÉCNICO DE ISAD

En ISAD recomendamos inspeccionar el ensamble 53852 en cada intervención de la paleta. Un brazo de bloqueo desgastado puede causar movimiento lateral de la paleta, lo que afecta la eficiencia del mezclado y puede dañar el eje. La limpieza diaria del ensamble es esencial para la seguridad alimentaria.
